DIW-Funk Timer DFT-600

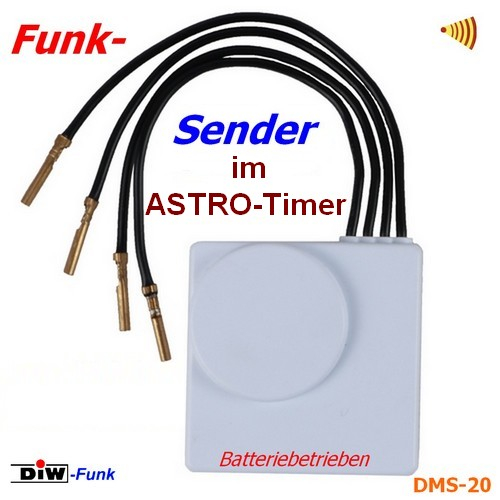

Der im Set enthaltene innovative Funk-Sender DMS-20 ist das Herzstück des Funk-Timers. Er setzt die Schaltzustände der digitalen Wochen-Zeitschaltuhr in Funksignale 'EIN' und 'AUS' um.

Es können alle selbstlernenden Empfänger der -Serie + kompatible Marken geschaltet werden.

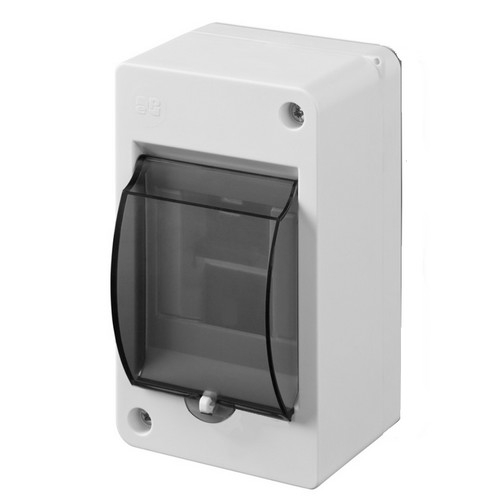

Schickes Gehäuse mit Deckel in Rauchglasoptik:

• Gehäuse aus schlagfestem Kunststoff, gut zugängliche Verdrahtungsmöglichkeit, mit Hutschiene
• Transparente Kunststofftür-(Rauchglasoptik)
• plombierbar
• Material: Kunststoff
• Kabeleinführungen zum Ausbrechen vorgefertigt
• Farbe: hellgrau
• Abmessungen Höhe x Breite x Tiefe: ca. 66 x 81 x 140 mm
• EAN: 4262374232081

Funktionsbeschreibung:

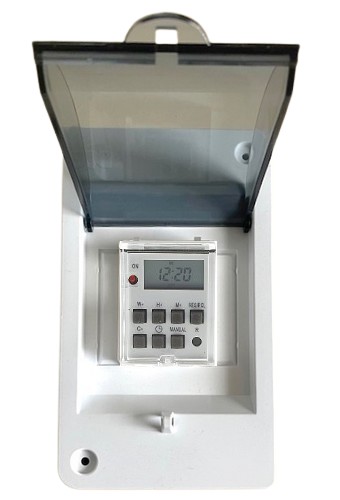

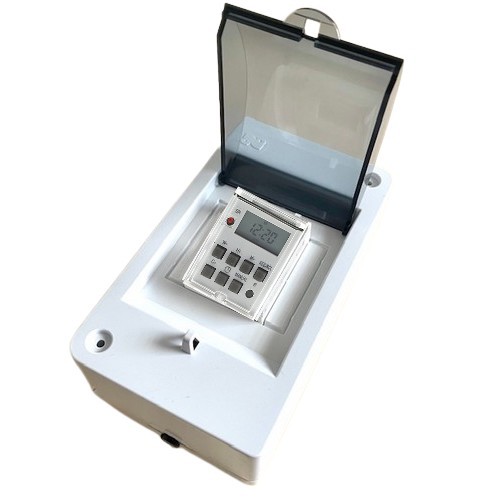

Diese digitale Wochenzeitschaltuhr passt für viele Einsatzfälle. Mit den 8 Tages-/Wochenprogrammen mit Variationen (z.B. nur Mo-Fr, nur Do, nur Wochenende, tägl. uvm.) sind die meisten Schaltungen elektrischer Geräte und Beleuchtungsanlagen leicht zu realisieren.

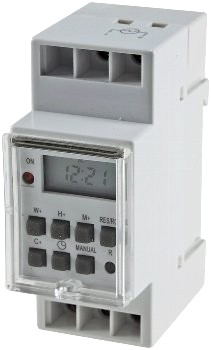

DFT-600  Leistungsmerkmale:

• 8 Tages-/Wochenprogramme
• einfache digitale Programmierung
• LCD-Anzeige, Genauigkeit ca. ± 1Min./Monat
• 8 Programme pro Tag oder Woche
• Schaltabstand min. 1 Minute
• 1 Kanal - Kontaktart: 1 Wechsler
• Schaltleistung max.: 16A/250VAC cosphi=1
• induktive Belastung max.: 2,5A/250VAC cosphi=0,6
• 230V/50Hz, Gangreserve (Pufferakku) ca. 72 Std.
• Betriebstemperatur von -10°C bis +50°C (kein Frost)
• Umgebungs-Luftfeuchte 35%-85% RH%
• Eigenverbrauch: < <5VA
• HxBxT85x35x65mm >(ohne Gehäuse)

Achtung: die Installation und Montage der elektrischen Geräte muss von einem zugelassenen Installateur oder Fachmann ausgeführt werden. Die Regeln der Elektrotechnik sind zu beachten.

---

Der Funksender überträgt die programmierten Schaltvorgänge an die Funkempfänger:
(Funkempfänger sind nicht im Lieferumfang)

• Der DFT-600 kann folgende Funk-Empfänger (Teil-Liste) gemeinsam schalten:
  • Rollladensteuerung: Glas-Jalousieschalter DTRS-500 (DIW-Funk), ITL-500/ITL-510 Funk-Jalousieschalter (Intertechno)
  • Lichtschalter: eleganter Glas-Lichtschalter DTWS-10 (DIW-Funk))
  • Funk-Steckdosen innen: DIR-2300/DSR-2300/DGR-2000/DWR-2300 (DIW-Funk) - IT-K2300/IT3/ITLR-2300T (Intertechno)
  • Funk-Steckdosen außen: DOR-2300 (DIW-Funk) - GRR-3500 (Intertechno)
  • Funk-Einbauschalter: DES-2300/S, DRE-2090 (DIW-Funk) - CMR-2000-ITD-250/251/ITL-2000/ITL-2300, (Intertechno)
  • und weitere passende Funk-Empfänger - bitte gerne anfragen.
• Das Sendemodul ist batteriebetrieben: 1 x CR 2032 (ist inklusive)
• Hohe Reichweite bis 30 m (freies Funkfeld) erreichbar - Schaltung auch durch Mauern und Türen (max. 1) dann mit reduzierter Reichweite
• Beim Einsatz mehrerer Funk-Empfänger müssen diese einen Abstand von min. 0,50 m zueinander haben

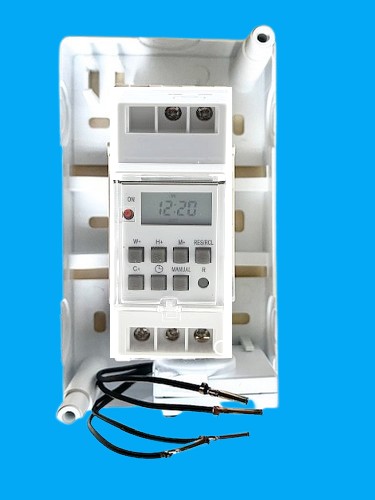

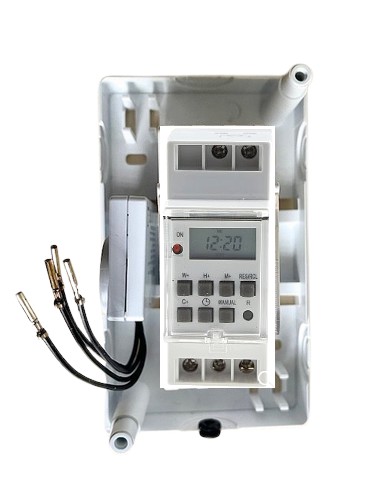

Lieferumfang: Sie erhalten einen Bausatz: Digitale Schaltuhr 20629, DMS-20-Sender inkl. Batterie (eingelegt), Stecker mit Anschlusskabel, Gehäuse mit Rauchglasdeckel, deutsche Beschreibung.
Achtung: der Zusammenbau der Komponenten sowie die Installation und Montage der Funk-Empfänger/Rollo-Motoren muss von einem zugelassenen Installateur oder Fachmann ausgeführt werden. Die Regeln der Elektrotechnik sind zu beachten.

---

Irrtum und Änderungen vorbehalten. Bilder © DIW-GmbH
-

Allgemeine Informationen zur Reichweite:
Der DIW-Funktimer hat eine Reichweite von bis zu 30 m. Bei dieser Reichweiten-Angabe handelt es sich jedoch um die sog. „Freifeld -Reichweite“ (Reichweite bei direktem Sichtkontakt zwischen Sender und Empfänger ohne störende Einflüsse). Im praktischen Betrieb befinden sich jedoch Wände, Zimmerdecken usw. zwischen Sender und Empfänger, wodurch sich die Reichweite entsprechend reduziert.
Aufgrund der unterschiedlichen Einflüsse kann leider keine bestimmte Reichweite garantiert werden. Jedoch ist eine störungsfreie Bedienung innerhalb eines Einfamilienhauses in der Regel möglich.
Beschränkungen der Reichweite können aber manchmal entstehen durch:
• Wände/Mauern, Stahlbetondecken
• Beschichtete/metallbedampfte Isolierglasscheiben
• Nähe zu metallischen und leitenden Gegenständen (z. B. Heizkörper)
• Nähe zum menschlichen Körper
• Breitbandstörungen, z. B. in Wohngebieten (DECT-Telefone, Mobiltelefone, Funkkopfhörer, Funklautsprecher, Funk-Wetterstationen, Funkspielzeug, Baby-Überwachungssysteme usw.)
• Nähe zu Elektromotoren, Trafos, Netzteilen, Computer
• Nähe zu schlecht abgeschirmten Computern oder anderen elektrischen Geräten.
