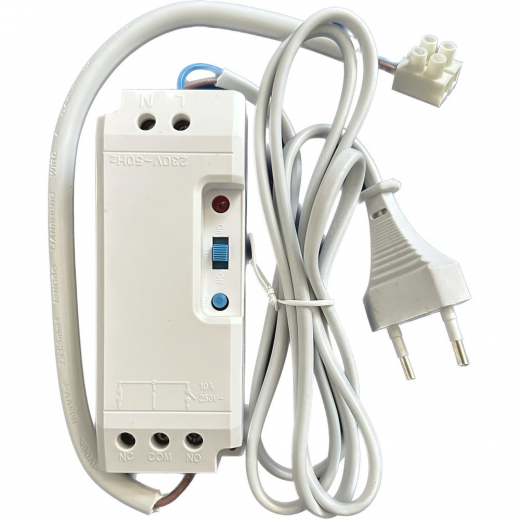

FTO-2090-S Funk-Türöffner Modul solo ohne Sender kann Ihren Türöffner kabellos schalten. Steckdose genügt.

(0)|Rezension schreiben

Art.Nr.: FTO-2090-S

GTIN/EAN: 6923469520923

HAN: FTO-2090-S

FTO-2090-S Funk-Türöffner Modul solo ohne Sender kann Ihren Türöffner kabellos schalten. Steckdose genügt.

FTO-2090 als Funk-Garagentor-Öffner macht den Schlüsselschalter fernbedienbar

FTO-2090 Funktüröffner Modul Anwendungsfälle

Lieferzeit: 3-4 Tage

39,99 EUR

inkl. 19 % MwSt. zzgl. Versandkosten

In den Warenkorb

Produktbeschreibung

Produktbeschreibung

mit dem Funk-Türöffner-Modul FTO-2090

...können Sie Ihren Türöffner kabellos mit Funk betätigen.

Anschluss: Steckdose genügt!

Das abgehende Kabel wird am Taster zum Betätigen Ihres elektrischen Türöffners angeklemmt.

FAQs: Allgemeine Fragen - Fragen zum Anlernen

Hinweis: ein elektrischer Türöffner muss bereits funktionstüchtig angeschlossen sein. Das Modul liefert keine Ausgangsspannung sondern verfügt über einen potentialfreien Kontakt, der den Türöffner schaltet.

Häufig gestellte Fragen (FAQ)

Wie einfach ist die Installation des FTO-2090? ▶

Das Funkmodul muss nur in eine Steckdose gesteckt und mit zwei Adern parallel zu Ihrem bestehenden Türöffner-Taster verbunden werden. Eine vorinstallierte Lüsterklemme erleichtert den Anschluss.
Anschlussskizze Türöffner

Beibehaltung eines mechanischen Tasters:

Stecken Sie den Stecker in eine Steckdose.
Verbinden Sie das von NO-COM abgehende Kabel parallel zu dem Türöffner-Taster.
Mit dem im Set enthaltenen Funk-Wandsender betätigen Sie den Türöffner, won wo Sie wollen. Keine Kabel erforderlich.

Wo kann ich das Türöffner-Modul einsetzen? ▶

Anwendungen:
» In Haus und Garten:
Türöffner von der Küche Gartentürer-öffnen

öffnen Sie Eingangs- und Gartentür aus jeder Position im Haus

öffnen Sie Ihre Gartentür von außen ohne Schlüssel (z.B. Müllabfuhr)

Türöffnen direkt aus der Küche, Waschküche, Hobbyraum etc.

» . Für Garage, Markise, Eingangstor etc:
Türöffner als Garagentor-Öffner

macht Schlüsselschalter fernbedienbar

öffnen Sie das Garagentor aus dem PKW und von innen

schalten Sie kabellos Schlüssel-Impulsschalter aus der Ferne

» In Wohnung, Büro, Werkstatt und Praxis: Türöffner aus der Wohnung

öffnen Sie die untere Haustür auch im Wohnhaus von überall aus der Wohnung ohne aufzustehen per Funk

keine lästige Störung durch Läuten von Prospektverteilern, Werbung etc.

Hinweis: Bei Wohnhäusern schließen Sie das Modul am Türöffner-Taster in der Wohnung an, der sonst die Eingangstüre öffnet und der funktionsfähig sein muss.

» In Büro & Betrieb:
Türöffner im Büro oder am Arbeitsplatz

betätigen Sie den Türöffner vom Schreibtisch

keine Unterbrechung bei Meetings, Video-Konferenz durch Türöffnen

» In Praxen, Massage- und Nagelstudios etc.:

Türöffner in Praxis und Studio

problemloses Türöffnen auch während der Behandlung

vom Tresen aus Tür öffnen auch während eines Telefonats oder im Kundengespräch

» Hilfe für Gehbehinderte, Pflegebedürftige und Pflegekräfte:
Türöffner ideal für Senioren und Pflegebedürftige

Türöffnen auf Knopfdruck aus jeder Position in der Wohnung ohne aufzustehen sogar mobil aus Rollstuhl oder Rollator
Hinweis: Bei Wohnhäusern schließen Sie das Modul am Türöffner-Taster in der Wohnung an, der sonst die Eingangstüre öffnet und der funktionsfähig sein muss.

Was bedeutet "potentialfreier Kontakt" beim Ausgang? ▶

Der Ausgang liefert keine eigene Spannung. Stattdessen wird per Relais einfach der Stromkreis überbrückt – wie ein mechanischer Taster. So ist es besonders sicher und flexibel für viele Einsatzarten geeignet.

Funktioniert mein bestehender Türöffner weiterhin wie gewohnt? ▶

Ja, Ihr alter Taster bleibt funktionstüchtig. Das Modul arbeitet parallel und überbrückt den Taster nur sofern Sie das Funksignal senden.

Wie kann ich das Modul auch ohne Steckdose direkt anschließen? ▶

Anschlussskizze Türöffner Direktanschluss

Ein 230V-Direktanschluss an den Klemmen L und N ohne Stecker ist möglich, aber nur durch einen zugelassenen Fachmann, da 230V!
Tipp : 230V-sind an der Primärseite des Klingeltrafos zu finden.
Ein vorhandener Taster muss dann überbrückt werden.

Was bedeutet 30m Funkreichweite? ▶

Allgemeine Informationen zu Reichweiten-Angaben:
Oft wird bei Funkschaltern eine Reichweite von 30 m genannt.
Bei dieser Reichweiten-Angabe handelt es sich jedoch um die sog. „Freifeld -Reichweite“ (Reichweite bei direktem Sichtkontakt zwischen Sender und Empfänger ohne störende Einflüsse).
Im praktischen Betrieb befinden sich jedoch Wände, Zimmerdecken usw. zwischen Sender und Empfänger, wodurch sich die Reichweite entsprechend reduziert.
Aufgrund der unterschiedlichen Einflüsse kann leider keine bestimmte Reichweite garantiert werden. Jedoch ist eine störungsfreie Bedienung innerhalb eines Einfamilienhauses in der Regel möglich.
Beschränkungen der Reichweite können aber manchmal entstehen durch:
• Wände/Mauern, Stahlbetondecken
• Beschichtete/metallbedampfte Isolierglasscheiben
• Nähe zu metallischen und leitenden Gegenständen (z. B. Heizkörper)
• Nähe zum menschlichen Körper
• Breitbandstörungen, z. B. in Wohngebieten (DECT-Telefone, Mobiltelefone, Funkkopfhörer, Funklautsprecher, Funk-Wetterstationen, Funkspielzeug, Baby-Überwachungssysteme usw.)
• Nähe zu Elektromotoren, Trafos, Netzteilen, Computer
• Nähe zu schlecht abgeschirmten Computern oder anderen elektrischen Geräten.

Welche Funksender kann ich verwenden? ▶

Es passen alle Sender der DIW-Funk-Serie + Intertechno. Es gibt Handsender (für den Schlüsselbund) und kabellose Wandsender, die Sie im Sendebereich des FTO-2090 in beliebiger Anzahl einsetzen können.

Ist das Modul auch für Garagen, Schranken oder Markisen verwendbar? ▶

Absolut! Sie können das Modul auch parallel zu Schlüsselschaltern oder Impulstastern anschließen und so z.B. Ihr Garagentor, Schranke oder Markise per Funk steuern.
Anschlussskizze Garagentorsteuerung

Anschluss an einen Schlüsselschalter mit Tastfunktion:
- Stecken Sie den Stecker in eine 230V Steckdose.
- Verbinden Sie die Ausgangsklemmen NO-COM mit den beiden Anschlüssen des Schlüsselschalters.
- Jetzt können Sie sowohl mit dem Schlüsselschalter als auch mit dem Mini-Handsender aus dem Auto oder einem Funk-Wandschalter aus der Garage oder Haus das Tor öffnen und schließen.

Wie lange bleibt der Türöffner aktiv? ▶

Der Ausgangskontakt bleibt nur solange geschlossen, wie Sie den Ein-Taster des Funksenders drücken – maximal 5 Sekunden.

Wie sind die technischen Details des Moduls ▶

Technische Details:

Eingangsspannung: 230V/50Hz
Ausgang: potentialfrei, 1 Wechsler, Schaltleistung 10A (2300W)
wiederanschließbare Schraubklemmen
Funkfrequenz 433 MHz, selbstlernend
9 Speicherplätze für unterschiedliche Codierung - Diese bleiben auch bei Stromausfall erhalten
Abmessungen: L.115mm x B.45mm x H.30mm.
Kompatibel sind alle Sender der DIW-Funk-Serie, die Intertechno-Sender sowie der Fensterkontaktschalter DFM-1000
Hohe Reichweite bis 30m erreichbar - Schaltung auch durch Mauern und Türen (max. 1). 30m = maximale Reichweite bei freiem Funkfeld und besten Umgebungsbedingungen.
"Hindernisse", wie Wände, Mauern, Bäume etc., auch fremde Funksysteme, Regen und Feuchtigkeit reduzieren die Reichweite. Stahlbetondecken meiden (max.1), Metall schirmt Funk ab.
Beim Einsatz mehrerer Funk-Empfänger müssen diese einen Abstand von min. 0,50 m zueinander haben
Der elektrische Anschluss Einbau ist durch einen zugelassenen Fachmann durchzuführen

Ist die Bedienungsanleitung in deutsch? ▶

Ja, die Bedienungsanleitung ist in deutsch. Sie können sie hier runterladen [.pdf]

Fragen zum Anlernen des Funk-Moduls (FTO-2090):

Wo muss die Versorgungsspannung angelegt werden?▶

Sie brauchen nur den Stecker in eine Steckdose stecken.
Bei einem Direktanschluss (nur durch Elektriker erlaubt, da 230V) wird die Versorgungsspannung (230V/50Hz) an der Seite mit den zwei Öffnungen angeschlossen, die mit "L2" und "N" gekennzeichnet sind. Die andere Seite mit den 3 Öffnungen (NO-COM-NC) kann für den Funktionstest erst einmal frei bleiben

Wie muss der blaue Funktionsschalter zum Anlernen stehen?▶

Zum Anlernen eines Senders muss der blaue Schiebeschalter auf "On" stehen. Das ist in Richtung zur roten LED. Die LED darf nicht leuchten.

Die LED brennt immer, wenn ich Spannung anlege, und ich kann daher nicht anlernen▶

Der Schiebeschalter steht vermutlich auf "Off". Zum Anlernen eines Senders muss der blaue Schiebeschalter auf "On" stehen. Das ist in Richtung zur roten LED. Die LED darf nicht leuchten. (ON bedeutet Funk AN)

Der Empfänger lässt sich nicht anlernen. Ich komme nicht in den Lernmodus.▶

Bitte wiederholen Sie folgende Vorgehensweise:
… Ihr Funksender muss einsatzbereit neben Ihnen sein (Handsender oder Wandsender)
… Spannung an L und N muss anliegen (230V, nur durch eine Fachkraft)
… Der blaue Schiebeschalter muss auf "On" stehen. Das ist in Richtung zur roten LED.
… Die LED darf nicht leuchten. Falls Sie leuchtet, bitte kurz den Lernknopf drücken.
… drücken Sie jetzt den blauen Lernknopf und halten ihn länger als ca. 3 Sekunden fest, bis die LED leuchtet bzw. langsam blinkt.
Gfls. wiederholen Sie das Drücken nochmals.
… lassen Sie jetzt bei leuchtender/blinkender LED den Lernknopf wieder los
… Sie sind jetzt für ca. 10 Sekunden im Lernmodus und können den Empfänger anlernen. … Senden Sie jetzt mit einem kompatiblen Funksender ein "EIN"-Signal.
… Die LED blinkt nun zur Bestätigung und geht dann aus.
Der Funkempfänger ist nun angelernt und einsatzbereit. Wenn Sie jetzt den Sender betätigen, hören Sie deutlich die Schaltfunktion.

Wo kann ich meinen elektrischen Türöffner anschließen?▶

FTO-2090 Funk Türöffner Anschluss falsch + richtig

Das Modul liefert KEINE Ausgangsspannung. Der Türöffner muss seine Versorgungsspannung (Schwachstrom 4-5-6-8-12V) vom Klingeltrafo bekommen und bereits funktionieren. Der Ausgang des Moduls ist ein Relais mit potentialfreien Kontakten. Sie lassen darüber nur eine Ader der Schwachstromseite über den Anschluss COM+NO schalten. Dazu stromlos die Ader auftrennen und die beiden Enden an COM und NO anschließen. Es wird nur diese Ader geschaltet. Was Sie an NO anlegen, kommt beim Schalten bei COM wieder raus. COM (Schaltausgang) und NO (normaly open) sind die Anschlussklemmen an der Schaltseite des Gehäuses.

Am Ausgang kann ich keine Spannung messen. Liegt ein Defekt vor?▶

Nein, das ist so richtig. Der Ausgang ist ein Relais mit potentialfreien Kontakten.

Das heißt, Sie können jede beliebige Spannung (max. 230V) schalten und zwar unabhängig von der Versorgerspannung.
Es wird nur eine Ader geschaltet. Was Sie an NC oder NO anlegen, kommt beim Schalten bei COM wieder raus.
NC (normaly closed), COM (Schaltausgang) und NO (normaly open) sind die Anschlussklemmen an der Schaltseite des Gehäuses.

Was bedeutet NO - COM - NC an den Ausgangsklemmen?▶

NC (normaly closed), COM (Schaltausgang) und NO (normaly open) sind die Anschlussklemmen an der Schaltseite des Gehäuses.

Der Ausgang ist ein potentialfreier Schließer zwischen NO und COM bzw. Öffner zwischen NC und COM .
… NO bedeutet Normaly Open, d.h. im Ruhezustand besteht kein Durchgang zwischen NO und COM (Schaltausgang). Schaltet das Relais, schließt die Verbindung zwischen NO und COM.
… NC bedeutet Normaly Closed, d.h. im Ruhezustand besteht Durchgang zwischen NC und COM (Schaltausgang). Schaltet das Relais, öffnet diese Verbindung zwischen NC und COM.
… COM ist der Schaltausgang. Die Ader, die bei NO oder NC eingespeist wird, hat keine (NO) bzw. eine (NC) Verbindung zu COM. Es wird nur eine Ader geschaltet. Was Sie an NC oder NO anlegen, kommt beim Schalten bei COM wieder raus.

Wie kann ich die angelernten Codes wieder löschen? ▶

Beim Löschen werden ALLE Codes gelöscht:

… Spannung an L und N muss anliegen (230V, nur durch eine Fachkraft)
… Der blaue Schiebeschalter muss auf "On" stehen. Das ist in Richtung zur roten LED.
… Die LED darf nicht leuchten. Falls Sie leuchtet, bitte kurz den Lernknopf drücken.
… drücken Sie jetzt den blauen Lernknopf und halten ihn länger als ca. 10 Sekunden fest. => nach ca. 3-4 Sekunden beginnt die rote LED zu leuchten. Halten Sie den Knopf weiter gedrückt.
=> nach länger als ca. 10 Sekunden beginnt die LED zu blinken. Lassen Sie jetzt den Lernknopf los.
… Alle Codes sind nun gelöscht.
nach oben

Auf welcher Frequenz sendet der FTO-2090 Funkschalter? ▶

Die Frequenz ist 433,92 MHz, die Codierung erfolgt durch Frequenzmodulation, daher ist der Schalter nicht kompatibel zu allen Systemen, die auch auf 433,92 Hz arbeiten.

Kann der Wandschalter DWS-11 den Funkschalter FTO-2090 schalten?▶

Ja, solange die EIN-Taste gedrückt bleibt, fließt Strom (230V) beim Impulsschalter (max 5 Sek.). Anwendungen: Türöffner, Pumpensteuerung, Relais-/Schütz-Ansteuerung, Gong, Spotlicht, Versuchsanordnungen etc.

Folgende Komplett-Set-Angebote mit Sender sind erhältlich:

Funk-Türöffner-Modul SET DFTO-2090-W mit Wandsender DWS-11

DFTO-2090-W:
WeBaSo Funk-Türöffner mit Funk-Wand-Taster DWS-11

..zum Set wechseln

Funk-Türöffner-Modul SET DFTO-2090-K mit Keysender

DFTO-2090-K:
WeBaSo-Funk-Türöffner
mit dem Keysender DKS-10

..zum Set wechseln

Funk-Türöffner-Modul SET FTO-2090 mit Wandsender YWT-8500

FTO-2090-W:
WeBaSo-Funk-Türöffner
mit Funk-Wand-Taster YWT-8500

..zum Set wechseln

Funk-Türöffner-Modul SET FTO-2090 mit Key-Sender ITK-200

FTO-2090-K:
WeBaSo-Funk-Türöffner
mit Funk-Keysender ITK-200

..zum Set wechseln

   • Set "DFTO-2090-W" mit dem Wandsender DWS-11 (separates Wetterschutzgehäuse lieferbar)
   • Set "DFTO-2090-K" mit dem kleinen Schlüsselbund-Sender DKS-10
   • Set "FTO-2090-W" mit dem Wandsender YWT-8500 von Intertechno
   • Set "FTO-2090-K" mit dem kleinen Schlüsselbund-Sender ITK-200 von Intertechno

...und wo könnten Sie den Funk-Türöffner einsetzen?
Türöffner Anwendungen

Türöffner Yoga nicht stören in Praxis und Studio

Lieferumfang:Bestell-Nummer: FTO-2090-S - DIW-Funktüröffner-Modul solo ohne Sender, inkl. Anschlusskabel mit Stecker, Schaltanschluss-Kabel und Lüsterklemme.

Irrtum und technische Änderungen vorbehalten - Bedienungsanleitung [.pdf] - WEEE-Reg-Nr.: DE 47592106
